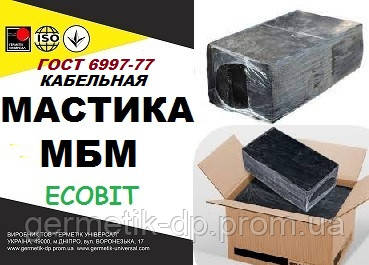

1. Опис: 1.1 Бітумні нафтові суміші для заливання муфт кабельних з'єднань, кінцевих закладань силових і контрольних кабелів, герметизації та ізоляції вводу-виводу кабельних трас і провідників в корпусах електричних апаратів, трансформаторів та ін

1.2 МБМ - маслобитумный морозостійкий складу (готують змішуванням бітуму, отриманого окисленням залишкових продуктів прямої перегонки нафти, і трансформаторного масла);

1.3 МБМ - літери «МБ» позначають бітумну М - морозостійка

2.Виробництво робіт:

2.1. Кабельна маса розігрівається в спеціальному металевому посуді з носиком і кришкою. В кришку повинен бути вмонтований патрон для термометра.

ЗАБОРОНЯЄТЬСЯ розігрівати нерозкриті банки з кабельною масою.

2.2 Заповнення відра проводиться не більше 2/3 обсягу його, щоб виключити можливість витікання мастики з відра і її загоряння.

2.3 Розігрів мастики проводиться в электроразогревателях, на газонагревателях або на вугільній жаровні.

Розігрівати каструлю з складом безпосередньо на вугіллі жаровні, паяльною лампою або газовим пальником не дозволяється.

Электроразогреватель типу ЭРКМ-2 розігріває за один прийом 4-8 кг складу. Він має чотири ступені нагріву з споживанням енергії 1320, 880, 440,3 00 вт., живлення від мережі напругою 220 В.

При розігріві мастики на вугільній жаровні необхідно стежити, щоб між шаром вугілля в жаровні і дном посудини була достатня відстань для запобігання судини від підгоряння.

Газонагреватель складається з сталевого циліндра, у верхній частині якого є два ряди отворів для виходу газів і один ряд отворів внизу для підведення повітря. У середній частині циліндра поміщається кільцева пальник з підвідної трубою. Відро з мастикою встановлюється в циліндр. Величину полум'я слід регулювати так, щоб полум'я не виходили за межі циліндра в витяжні отвори. Необхідно стежити і приймати заходи проти загоряння кабельної маси, причиною якого можуть бути надмірно велике полум'я пальника або патьоки маси на поверхні відра. У разі загоряння кабельної маси потрібно в першу чергу негайно закрити вентиль на балоні і вентиль у разогревателя і згасити вогонь, закривши відро металевою кришкою. Газовим разогревателем можна користуватися тільки на відкритому повітрі, тобто поза приміщенням.

2.4 Придатна до заливання маса має дзеркально чисту поверхню. Піна або потріскування при розігріванні маси вказують на наявність вологи (таку масу для заливки застосовувати не можна).

Не рекомендується тримати тривалий час температуру розігрітій кабельної маси близько до допустимої. Закипіла і підгоріла маса для заливання муфт і закладань не придатна. Вона повинна бути вилита, відро очищено і розігріта нова маса.

2.5 При розігріві масу перемішують чистою сухою металевої, попередньо нагрітої ложкою або металевим прутком.

2.6 Розігрів маси, її заливка і перенесення повинна проводитися в брезентових рукавицях і захисних окулярах. Рукави одягу повинні бути зав'язані біля зап'ястя поверх рукавиць або повинні застосовуватися рукавиці довжиною до ліктя.

2.7 ЗАБОРОНЯЄТЬСЯ лити розігріту мастику на сиру поверхню, тому що при цьому можливе розбризкування розплавлених частинок.

2.8 ЗАБОРОНЯЄТЬСЯ передавати ємність розігрітій з масою з рук в руки. При передачі необхідно ставити її на землю або на міцну основу.

2.9 Перед заливкою необхідно злити через носик ємності невелику кількість маси, щоб очистити її від сміття і пилу.

2.9.1 В холодну пору року кабельні муфти (воронки) перед заливанням їх гарячим складом кабельної маси повинні бути прогріті.

2.9.2 При роботах у колодязях, тунелях і закритих приміщеннях розігрів маси необхідно проводити тільки поза колодязя, приміщення. Опускання спеціальній закритій посуду в колодязь при цьому робити на металевому тросі пристебнутий карабіном. Приймаючий має стояти осторонь і не наближатися до моменту опускання посуду на приготовлену майданчик.

Підйом проводити аналогічно.

2.9.3 Розігрів маси може здійснювати особа II кваліфікаційної групи з посади електромонтер-кабельник, допущений до роботи з газом пропан-бутаном.

3. Технічні характеристики

№	Показник	МБМ	Примітка
1	Температура краплепадіння, С, не нижче	-
2	Температура розм'якшення по Кіш, З	Не нижче 40
3	Усадка, %, не більше	6,0
4	Масова частка у-у, нерозчинних у толуолі, %, не більше	0,2
5	Пробивна напруга змінним струмом 50 Гц протягом 1 хв, В, не ниж	40 000
6	Морозостійкість, С, не вище	-45
7	Температура спалаху, С, не нижче	170
8	Масова частка водорозчинних кислот і лугів	відсутність
9	Випробування на крихкість і адгезію до металів	ведерживает

4. Упаковка, маркування, транспортування і зберігання

4.1. Упаковка, маркування, транспортування і зберігання складів - за ГОСТ 1510 з наступним доповненням: склади упаковують в бочки або банки з білої або чорної жерсті місткістю не більш 10 дм³ з герметично закриваються кришками. Внутрішня поверхня бідонів повинна бути чистою і без іржі.

4.2. За погодженням із споживачем допускається пакувати склади всіх марок в бідони з герметично закривається кришкою місткістю не більш 20 дм³ по ТУ 38.101169, склади марок МБМ - в мішки з полімерних матеріалів місткістю не більше 10 кг

4.3. На тарі з складом додатково вказується гранична температура розігрівання складу: для марки МК-45 не вище 140 °С, для марки МБМ не вище 150 °С, для марки МБ-70/60 не вище 180 °С і дата виготовлення складу.

4.4. Склади повинні зберігатися у тарі виробника.

5. Гарантії виробника

5.1. Виробник гарантує відповідність складу вимогам цього стандарту при дотриманні умов зберігання і транспортування.

5.2. Гарантійний термін зберігання складів для заливання кабельних муфт - два роки з дня виготовлення.

6. Вимоги безпеки

6.1. Склади є горючим твердим речовиною з температурою спалаху 170-230 °С і мінімальною температурою самозаймання 368 °С.

6.2. Гранично допустима концентрація парів (летких вуглеводнів) сполук у повітряному середовищі виробничих приміщень 300 мг/м³. Масова частка парів вуглеводнів в повітряному середовищі визначається газоаналізатором типу УГ-2.

6.3. За ступенем впливу на організм людини пари (летких вуглеводнів) складів відносяться до 4-му класу небезпеки.

6.4. Місця заливки складу у виробничих приміщеннях повинні бути забезпечені місцевою витяжною вентиляцією.

6.5. При виробництві, сливі, наливі і відборі проб складів слід застосовувати спецодяг та індивідуальні засоби захисту згідно з типовими галузевими нормами, затвердженими в установленому порядку.

6.6. При загорянь невеликих кількостей продукту - гасити піском, кошмою, спеціальними порошками, пінним вогнегасником; розвинуті пожежі розлитого продукту на великій площі - гасити піною струменем.
